稀相輸送（低壓-高速）

系統概述：

    稀相氣力輸送主要分為：VS型負壓真空氣力輸送系統、AL型正壓稀相氣力輸送系統。
     稀相輸送是利用風機或真空泵在管道中產生的氣流，采用正壓或負壓并以較高的速度來推動或拉動物料在管道內流動，從而把物料輸送到相應的設備。因此該輸送方式又被稱為低壓－高速系統，它具有較低的料氣比m（通常把料氣比m=0.1~20、壓力p=0.01～0.1MPa 或 真空度p_v=－0.01~－0.06MPa、速度v=5~30m/s歸為低壓－高速系統）。
     該系統初端約有10m/s的啟動速度，尾端達到約22m/s的高速，因而氣流速度較高。輸送管道初始端壓力通常低于0.1MPa，而尾端則與大氣壓基本接近。稀相輸送的介質一般采用空氣或氮氣，動力一般由羅茨風機或真空泵提供。羅茨風機和真空泵的稀相輸送時，物料在管道中呈懸浮狀態，輸送當量距離^長達百米。
     其主要組成部件為混合室、吸嘴、星型給料閥、旋風分離器、除塵器、羅茨鼓風機、電控柜等。

一. VS型(Vacuum Suck)負壓真空氣力輸送系統
1. 原理

 主要利用真空型羅茨風機（或真空泵）在密封管道內產生的真空，以低于外界大氣壓的空氣流，通過吸嘴（或星型給料閥與混合加速室單元）進料，再與空氣混合，沿輸料管道吸送到旋風分離器（俗稱沙克龍）進行氣固分離，實現從低處或散裝處多點向高處一點或多點進行物料輸送。其特點是物料不外泄，不產生環境問題，供料裝置相對簡單。

2. 應用場合：

1.用負壓來吸送物料；

2.系統簡單；

3.備品備件量極少；

4.系統能長期運行；

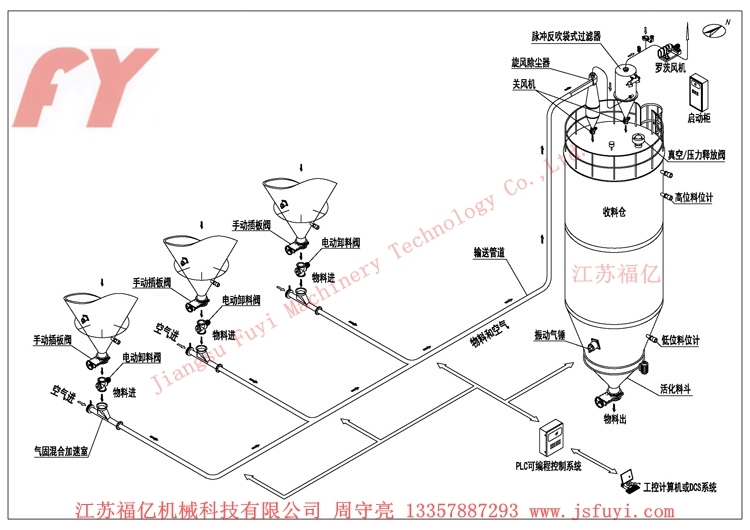

3. 系統工藝流程圖：

二. AL型正壓稀相氣力輸送系統

1. 原理：

又稱AL型(Air lock)旋轉供料器氣力輸送系統。

2. 系統特點：

（1）. 用旋轉供料器和風機相結合的方式實現正壓稀相輸送；

（2）. 系統簡單；

3. 應用場合：

（2）. 輸送距離較短；

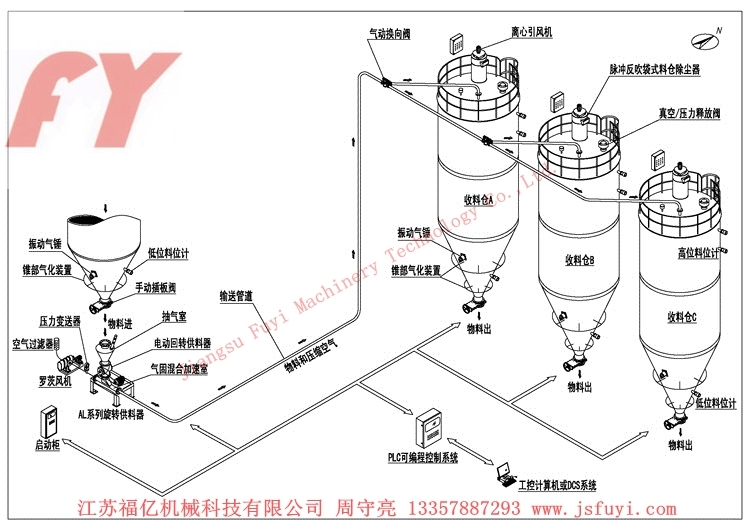

4. 系統工藝流程圖：
